[Guide] 平價視聽器材接線教學

也許是因為本人長得不帥,亦或是相簿缺乏正妹照片,反正本格的人氣並不是很旺盛。根據 Google Analytics 的分析,本格一個月了不起四千多的瀏覽人次,其中從搜尋引擎找來的訪客居多 (感謝 Yahoo 對本格的厚愛),但回應人數非常低落,實在是令本人非常傷心 欲絕

以上都是廢話,我只是心血來潮想寫一些東西而已。

常在論壇看到有人在問電玩主機或是電腦主機的各種線材如何接,這類問題出現的頻率比月經文更高。我不是什麼 AV 器材的專業玩家,頂多算是 3C 產品的狂熱份子,或許是來自老爸不經心的裁培,小學三年級就在偷接 Y 型端子只為了能打紅白機,國中為了打「天使帝國2」偷學破解 BIOS 密碼。高中就會接電話線上網了,長大之後就更順理成章的變成 3C 敗家狂。

再次強調,因為我不是 AV 玩家,所以畫質或音質的完美重現並非我專攻的項目。3C 宅宅最強調的是 c/p 值啊!! 沒錯,用最少的錢完成最多的工作才是王道,以下就是 3C 宅宅 達人我的接線心得。

因為我家客廳沒有沙發與電視,所以長久以來我的視聽器材都是放在房間裡享受的。清點一下我現有的設備...

▽ 器材表

▽ 接線圖 (點擊可以放大)

上圖是我的家私接線圖,只畫上視訊與音訊的線,電源、網路、有線電視就省略了。一樣顏色的線代表相同的線材,箭頭代表訊號傳遞的方向。大概解說一下我的設定。我有兩台同解析度的 17" LCD,而且都有 DVI 和 VGA 輸入,所以我將桌機接到兩個 DVI 上,設定成雙畫面。

圖中間上方有一台 VGA Splitter(型號 MT-2502),那是我去年在資訊展上買到的好東西,可以把 VGA 訊號一分二,我用這個方法把 Xbox360、PS3 和有線電視的訊號都複製到兩台 LCD。這樣我想躺在床上或是坐在書桌前都可以看到一樣的畫面。

▽ 接了 VGA Splitter 看起來就像這樣

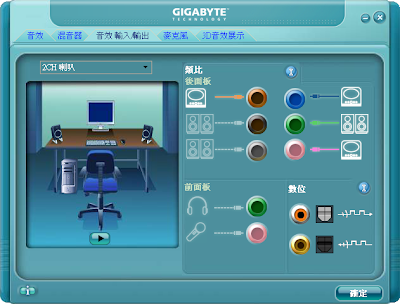

我把聲音的部分全都接到電腦輸出。我的主機板板載音效晶片是 Realtek ALC889a,這個晶片很有趣,雖然標有 AC'97 的顏色,但其實訊號線亂插都行,因為功能全都可以切換。如下圖,只有一組綠色線接到喇叭,另外三組都是輸入,分別是 PS3、Xbox360 和有線電視的聲音。

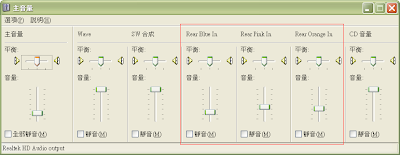

這樣接的好處是可以各別設定音量,不必每次切換每次調整,同時我也能在打電動的時候聽到 MSN 的敲門聲。也許有人不喜歡這樣的設定,不過這樣符合我的喜好。紅線框起來的三個就是三組 3.5mm 聲音輸入,只有 Realtek 的晶片可以這樣玩 XD


不管是什麼設備,掌握一個原則,那就是有出必有進,有輸出就一定有個對應的輸入,這就是等價交換原則,例如 PS3 有 HDMI 輸出,那就要有一台可以輸入 HDMI 訊號的電視。當然五花八門的訊號線又有些不同用途啦,但是記得有出必有進就對了。

我目前的接法當然是不完美,因為 PS3 的訊號從 Compro V300 還是不夠好,但比我用 AV 端子強太多了 (V300 電視盒可以吃 1080i 訊號)。我懷疑是 PS3 台製色差線太爛了,有錢還是換一條原廠的好了,兩者價錢差四倍,聽網友說品質差很多。

如果回應數還是這麼窮酸的話,我看以後本格還是改貼正妹照片就好了,不要寫那麼多字了。最後呢,給大家看一下我房間的線材地獄...... 有夠亂..... 其實是有不少整線方法,不過因為我常常拆裝器材,所以乾脆把線塞在陰暗的角落還比較方便些 (就像大家都把東西往衣櫃塞是一樣的)。
